Zelf een spine tester maken

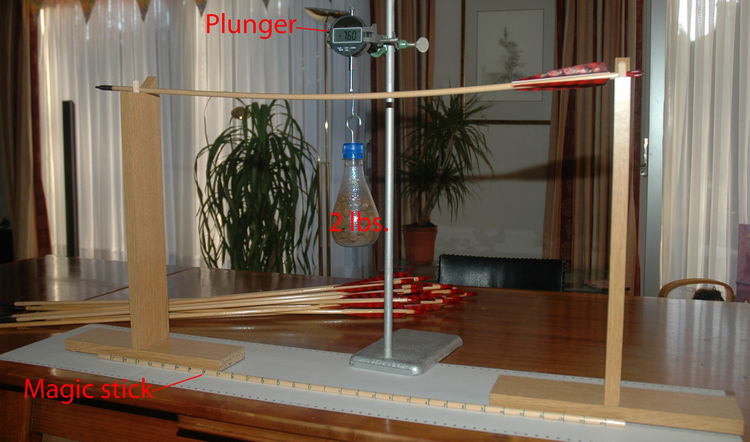

Er zijn veel modellen van spine testers op het Internet te vinden, zowel commercieel als voor de doe-het-zelvers. Deze spine tester is een goedkope en heel efficiënte spine tester. Het is een vereenvoudiging van het model van Hill. Je kan de link ernaar toe vinden op de Literatuur_en_externe_links pagina.
Benodigdheden
- 4 plankjes
- horizontaal: 31 x 8 x 1.8 cm (2x)
- vertikaal: 41 x 8 x 1.8 cm (2x)
- 4 vijzen: 5.0 x 60 mm
- Plunger met een bereik van 2.54 cm (1 inch)
- Verschillende modellen zijn geschikt, let er op dat het meetbereik 2.54 cm is.
- Ik heb gekozen voor een plunger met een digitale aflezing, er zijn goedkopere versies met een analoge aflezing.
- Online te bestellen via RS Components
- Statief om plunger vast te houden
- Als alternatief kan hier ook een houten steun voor gemaakt worden. Eens de plunger op de juiste hoogte geplaatst is, moet die niet meer in hoogte veranderen omdat de pin van de plunger kan bewegen.
- Gewichtje van 2 lbs = 907.2 gram (voor AMO standaard spine)
- hier heb ik een plastic flesje van Orangina gevuld met wat oud ijzer tot het extact 907.2 gram is incl. haakje, dopje etc.
- Om de pijlen te spinen zoals Easton Archery de waarden aangeeft, gebruik dan een gewicht van 880 gram en spine op 28".
- Schacht van 32 inch
- 8x anti-slip klevertjes, GPI, 13 mm diameter.
- 2 houten pluggen
- 2 blokjes, driehoek, hoek van 45°
Opbouwen
- Zaag de horizontale plankjes op lengte.

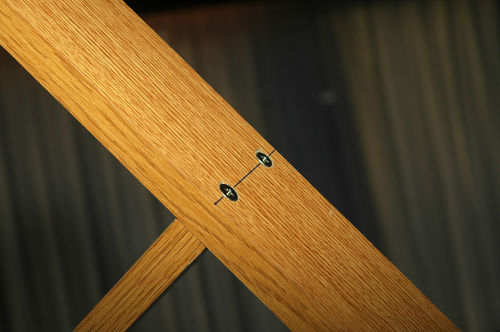

- Duidt aan de onderkant het midden aan; op deze lijn komen de vijzen.
- Plaats voor de vijzen voorboren in zowel horizontaal plankje als het vertikaal plankje
- Boor bovenaan een gat van 10 mm voor de houten plug. Zorg ervoor dat de pijl in het midden komt. Dus de rand van dit gat moet op (11/32)/2 cm uit het midden komen.

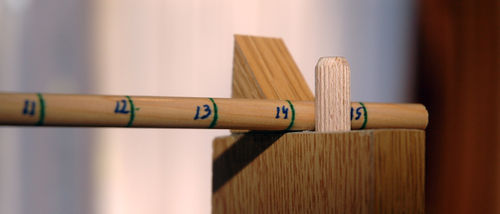

- Blokje plaatsen om pijl op z'n plaats te houden. Ik heb het blokje met houtlijm vast gezet.

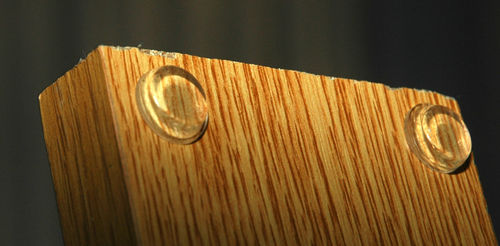

- Kleef de anti-slip blokjes onderaan op de hoeken vast. Dit zorgt voor stabiliteit tijdens het meten en zorgt er voor dat de steunpunten tijdens het meten niet gemakkelijk verschuiven.
- De plunger heb ik voor de eenvoud in een statief geplaatst.
Magic stick
- Het doel van de "Magic stick" is om het opstellen en gebruik van de spine tester te vereenvoudigen.
- Neem de schacht van 32 inch en maak een markering (rood) in het midden. Vertrek uit dit midden en plaats om de inch een markering (groen). De nummering vertrekt met de rode lijn als nulpunt en loopt op naar de uiteinden van de schacht.
- Een handige manier om dit te doen is om eerst naukeurig op een blad papier om de inch een markering aan te brengen. Plaats de schacht op deze markering en breng met een pen de markering aan op de schacht. Dit is gemakkelijker dan om het ineens met een rolmeter of meetlat te doen.
Gebruik
Opbouw en plaatsing van de onderdelen
- Plaats beide steunen op de gewenste afstand.
- Gebruik de magic stick om de afstand juist in te stellen.
- Om de spine waarde van houten schachten te bepalen kan je 26 of 28 inch als afstand nemen.
- Plaats de steunen dan bv. 13 of 14 inch uit het midden. Gebruik de Magic stick om dit gemakkelijk te doen.
- Voor houten schachten wordt meestal 26" gebruikt.
- Om de spine waarde van de pijl te bepalen zet je steunen 2 inch korter dan de lengte van de pijl. De lengte van de pijl wordt gemeten vanaf de achterkant van de punt tot aan de nok. Trek dus aan elke kant dan 1 inch af en plaats daar de steun.
- Indien je de spine waarde van een pijl bepaalt, zorg dan dat de index-veer steeds naar boven (of naar onder) wijst.
- Indien je houten schachten spine-t, zorg er dan voor dat de groeiringen boven en onderaan zitten. Dit is het sterkte deel van de schacht. Op die manier kan je reproduceerbaar meten.
- Plaats de pin van de plunger op de middenmarkering van de magic stick.

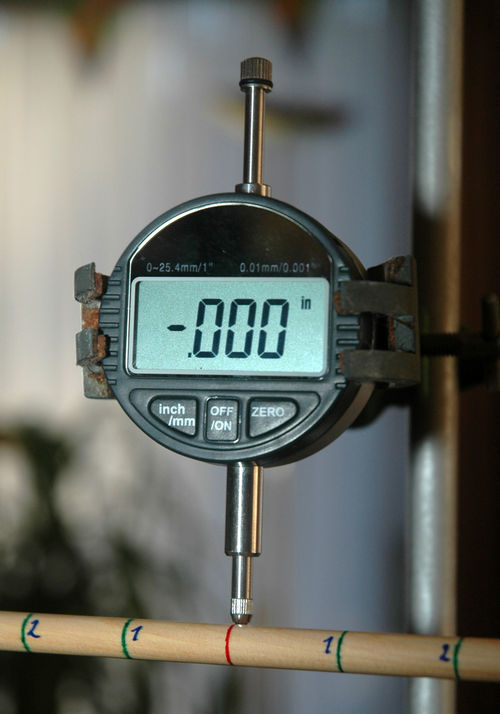

Nulpunt instellen
- Stel de plunger in in de gewenste eenheden. Omdat in de handboogsport meestal de inch gebruikt wordt als eenheid, is het aan te raden om dit ook hier te doen. De spine waarde van pijlen wordt veelal opgegeven in inch.
- Trek de pin van plunger voorzichtig naar boven en plaats de pijl in de steunpunten.

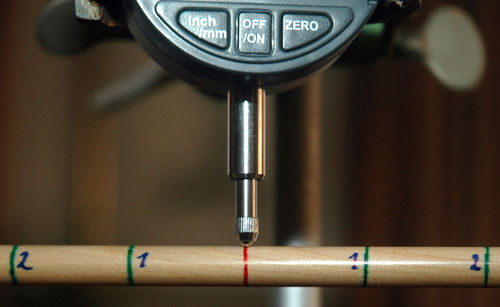

- Laat de pin van de plunger voorzichtig zakken totdat deze net de pijl raakt. Druk nu op de "zero" toets van de plunger.
- Laat de pin van de plunger voorzichtig verder zakken, de pijl zal zachtjes doorbuigen, dit beïnvloedt de accuraatheid van de meting niet omdat bij volledige uitwijking het gewicht van de pin (die aan een veertje hangt) marginaal klein is en dus te verwaarlozen ten op zichte van de 907.2 gram van het gewicht.
Gewicht aanbrengen
- Hang het gewicht voorzichtig in het midden van de pijl, net naast de pin van de plunger, zorgt dat die elkaar net niet raken.
- Laat het gewicht voorzichtig zakken; begeleid het met je hand, hou het vast totdat het van je hand los komt.
- Let op dat de plunger in het midden van de pijl/schacht blijft.

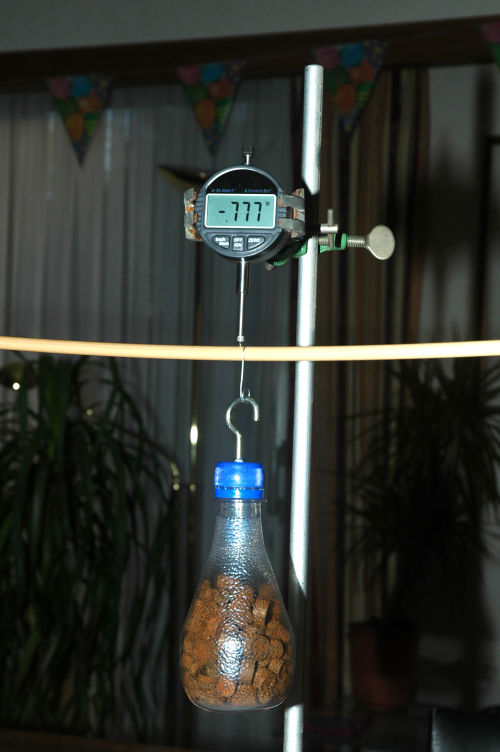

Meting aflezen
- Lees de afstand die de pin van de plunger afgelegd heeft af op de display. Wacht niet te lang, lees de waarde binnen de 3 seconden af. Als je het gewicht laat hangen zal de pijl nog langzaam verder doorzakken. Omdat we het nulpunt geplaatst hebben met de pin helemaal ingedrukt is de aflezing een negatief getal. Je kan dit teken gewoon negeren en gewoon de absolute waarde nemen.
- Je kan de spine waarde in verschillende oriëntaties bepalen door de schacht telkens 90° te draaien.
- Het is aan te raden om de spine waarde voor al je pijlen te meten in dezelfde orientatie. Dit is vooral voor houten pijlen van belang. Laat je hier leiden door de orientatie van de nerven in het hout.
- De omzetting naar van de waarde in de uitlezing (in inch) naar de spine waarde van de pijl doe je door 26" te delen door de waarde (in inch). Het quotient is dan de spine waarde van de schacht/pijl. Je kan ook onderstaande grafiek gebruiken om de omzetting te doen voor pijlen gespined op 26".
